Описание

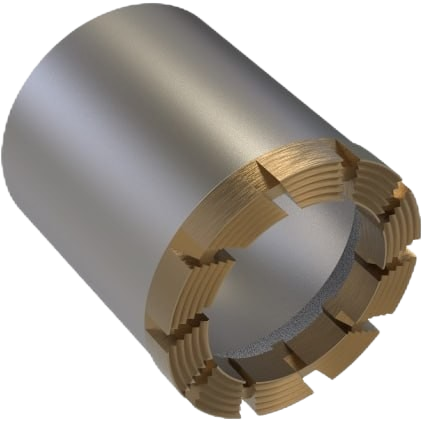

Предназначены для бурения в широком спектре твердых горных пород V– XII категорий по буримости: от монолитных до трещиноватых и раздробленных, от малоабразивных до весьма абразивных, различной зернистости и плотности.
Пример обозначения: 93И3.812 – NQ
- 9 – коронка для двухтрубных снарядов
- 3 - тип коронки
- И – импрегнированная
- 3 – условная твердость матрицы
- 8 – количество секторов коронки, шт.
- 12 – высота импрегнированного слоя коронки, мм
- NQ – условный размер алмазной коронки

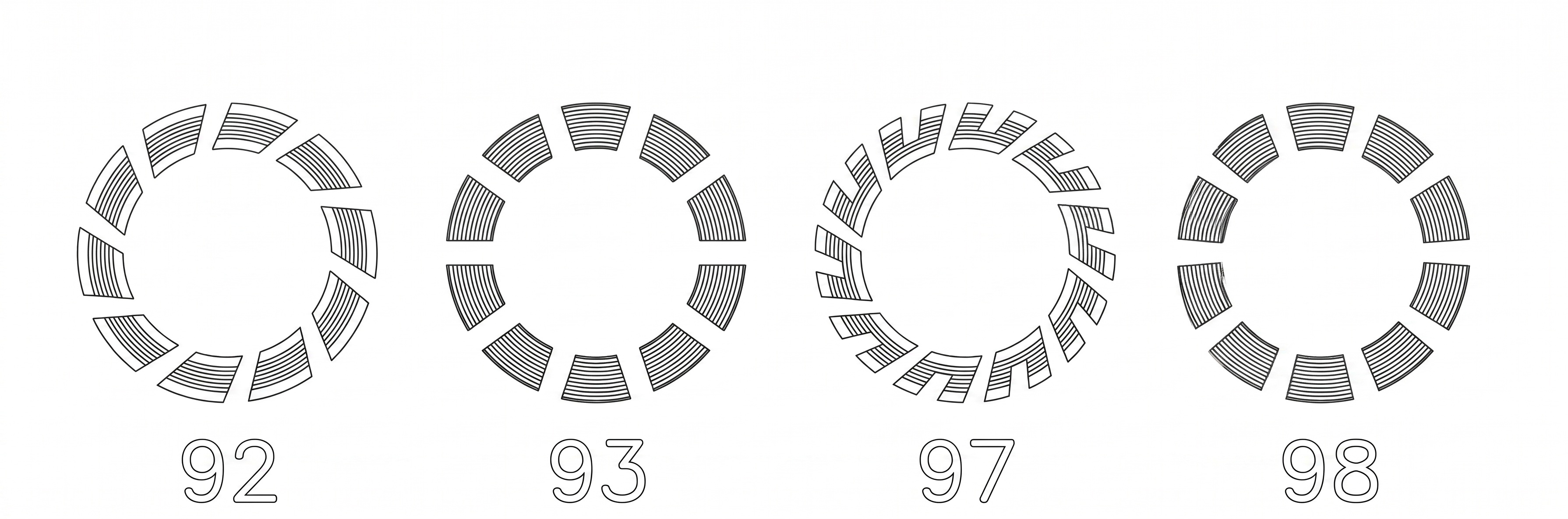

Типы матриц
Применение различных серий матриц в зависимости от геологического разреза
Таблица моделей и размеров для двухтрубного бурения и ССК
| № п/п | Наименование инструмента | Аналог | Наружный диаметр, мм. | Внутренний диаметр, мм. |
|---|---|---|---|---|
| 1 | 93И(1-2-3-4-5)-12-BQ | 23И(1-2-3-4-5)-12-59,6 | 59.6 | 36.4 |
| 2 | 93И(1-2-3-4-5)-12-NQ | 23И(1-2-3-4-5)-12-75,3 | 75.3 | 47.6 |
| 3 | 93И(1-2-3-4-5)-12-HQ | 23И(1-2-3-4-5)-12-95,6 | 95.6 | 63.5 |
| 4 | 93И(1-2-3-4-5)-12-PQ | 23И(1-2-3-4-5)-12-122 | 122 | 85,0 |
